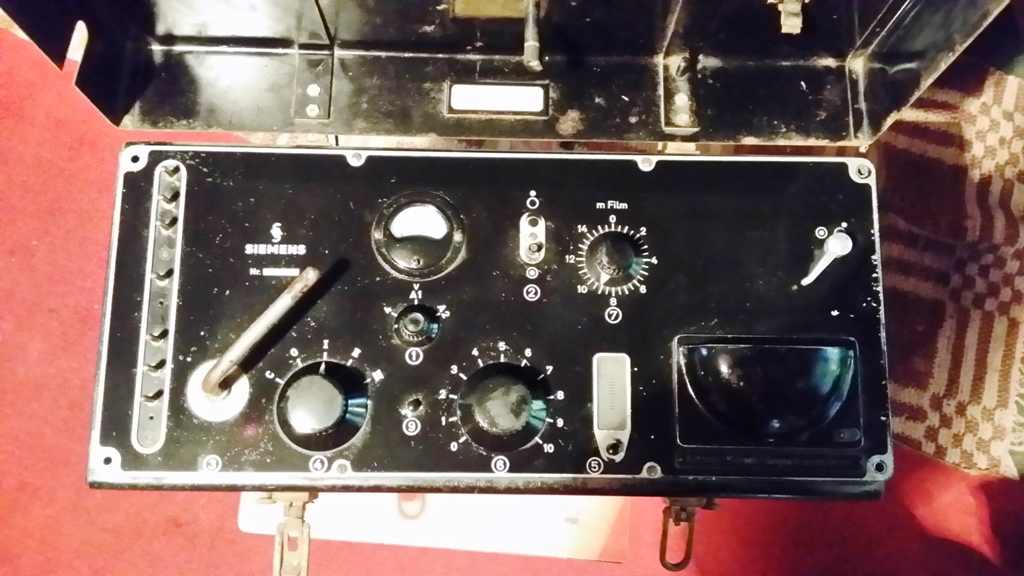

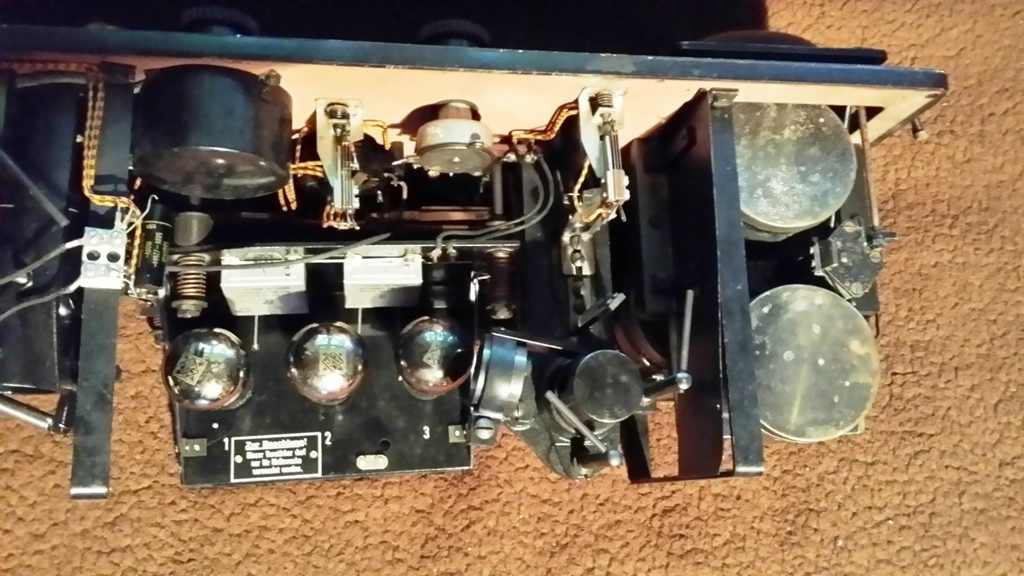

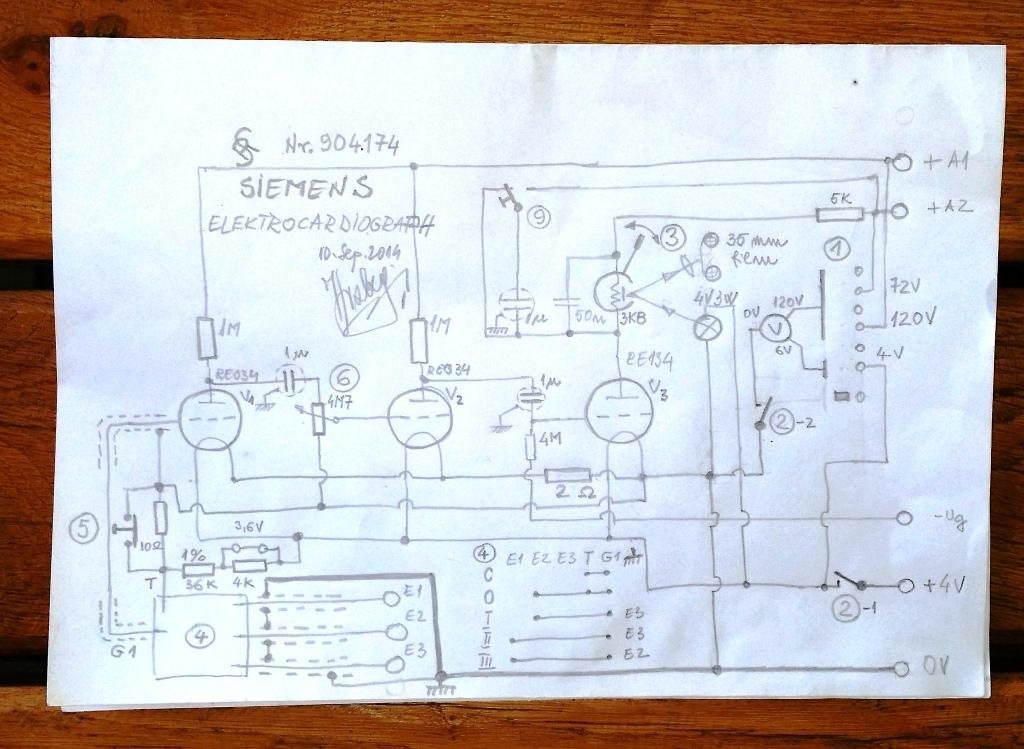

| Un aparat pentru inregistrarea pe film de 35 mm a formei semnalului generat de inima. Filmul este actionat de un mecanism cu arc iar raza de lumina este dirijata in ritmul semnalului inimii de catre un galvanometru cu oglinda. Electrozii sunt plasati pe mana dreapta, mana stanga si piciorul stang iar semnalul obtinut se amplifica intr-un amplificator RC cu trei tuburi. |
